创建新的元件

!!! important "重要" - 如果你使用的是在线版，那么你创建的新元件会被添加至在线的元件库中。 - 如果使用的是离线版，那么你的操作只会改变本地的元件库内容。

当元件库中的元件无法满足需求时，则可以通过创建新的元件来实现相应的功能。

在这一节中，将介绍如何创建一个新的元件并将其添加至元件库。

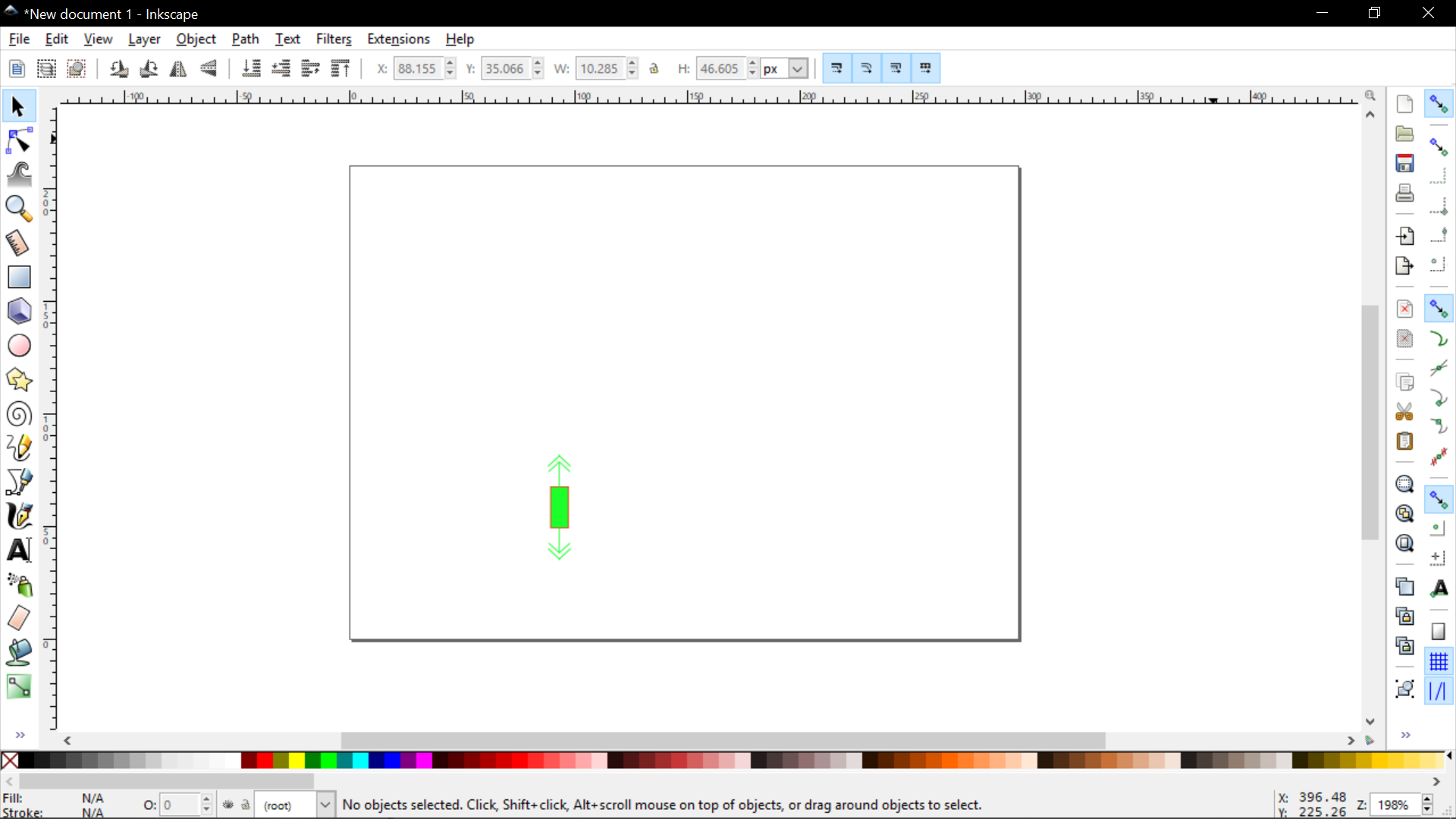

要想创建新的元件，首先需要在 Inkscape 中将其绘制出来。

如想要添加一个断路器元件，首先应使用 Inkscape 中的绘图工具绘制一个断路器。

在完成元件的绘制后，接下来便需要将创建好的元件添加至元件库。

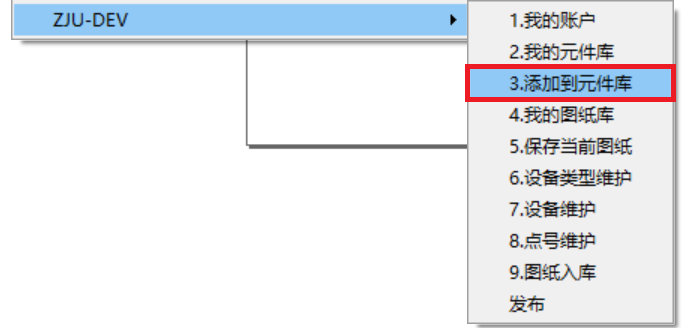

添加到元件库 在如图所示 Extensions/ZJU-DEV 目录下：

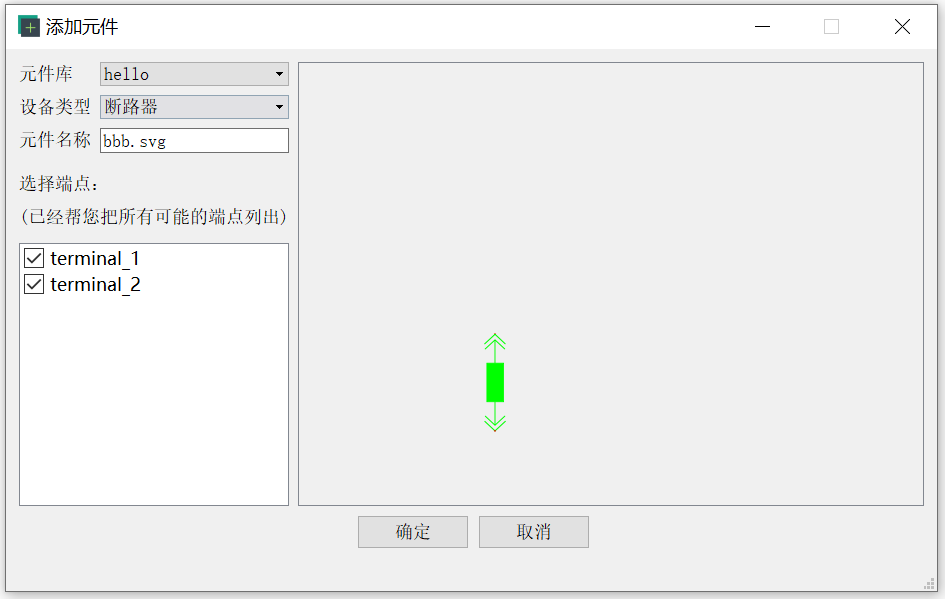

点击打开后，出现如图所示窗口：

字段	说明
元件库	选择新建的元件需保存的目标元件库
元件类	选择新建的元件所属的设备类型
元件名	设置新建的元件的名称
选择端点	在这里会自动地列出元件可能的端点

!!! important "重要" - 在 端点选择 中会自动的把所有相互之间有连接的椭圆认为是端点，若某个椭圆并不是端点，则须要将其对应的选项框取消选择。 - 在选择元件库时，若列表中没有所期望的元件库，则需要 创建相应的元件库 。 - 在选择元件类时，若列表中没有所期望的设备类型，则需要 创建相应的设备类型

在确认信息无误后，点击确定按钮，即可将创建的元件添加至元件库中。添加到元件库中的元件便可以在项目中使用。
