图纸分析及发布

点号维护

为了维护图纸中设备的点号信息，需要使用到该功能。

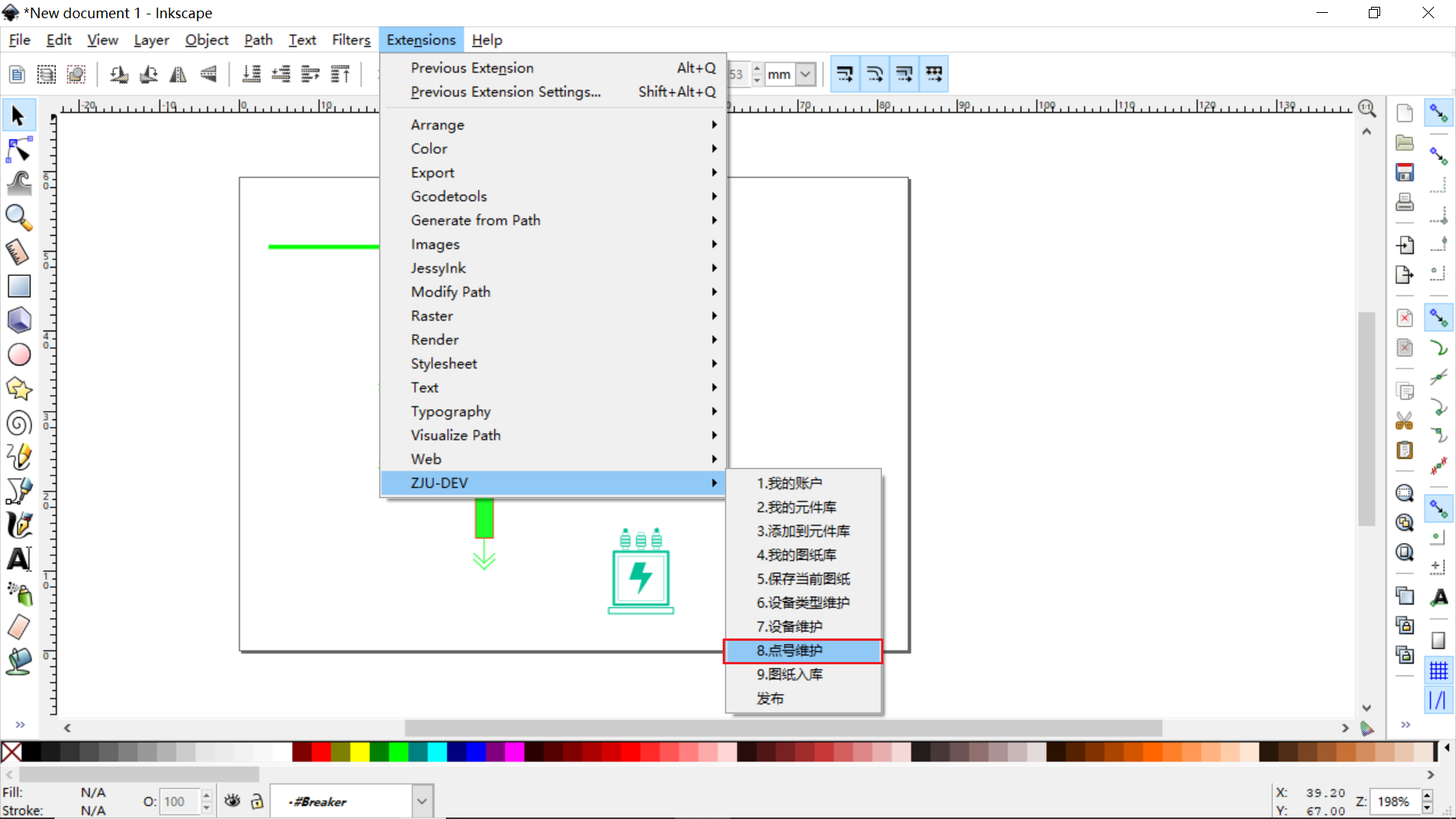

点号维护 在如图所示 Extensions/ZJU-DEV 目录下：

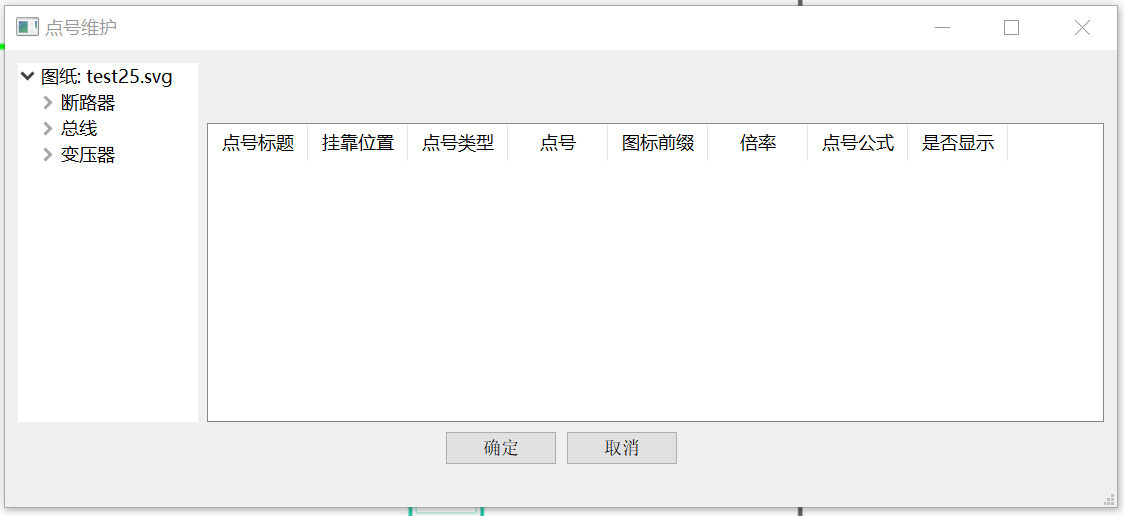

点击后出现如下图所示窗口：

!!! attention "注意" 在使用 点号维护 时应打开一张图纸，关于打开图纸请参考 管理图纸 和 新建图纸 。

添加点号

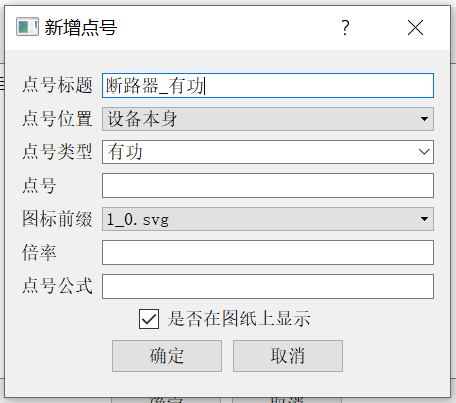

选择想要添加点号的设备，点击右侧的 添加 按钮，出现如下窗口，在其中填入相应信息，即可为该设备添加一个点号。

!!! note "注解" - 是否在图纸上显示 选项卡将决定该点号是否会显示在图纸上。 - 点号标题 是通过中文标题+点号类型自动生成的，可修改。 - 在所有选项中，除点号公式外，其余均为必填项。

修改点号

要想修改点号信息，只需要选中欲修改的点号，点击 修改 按钮，在出现的窗口中填入新的信息即可。

删除点号

要想删除多余的点号，只需要选中欲修改的点号，点击 删除 按钮即可。

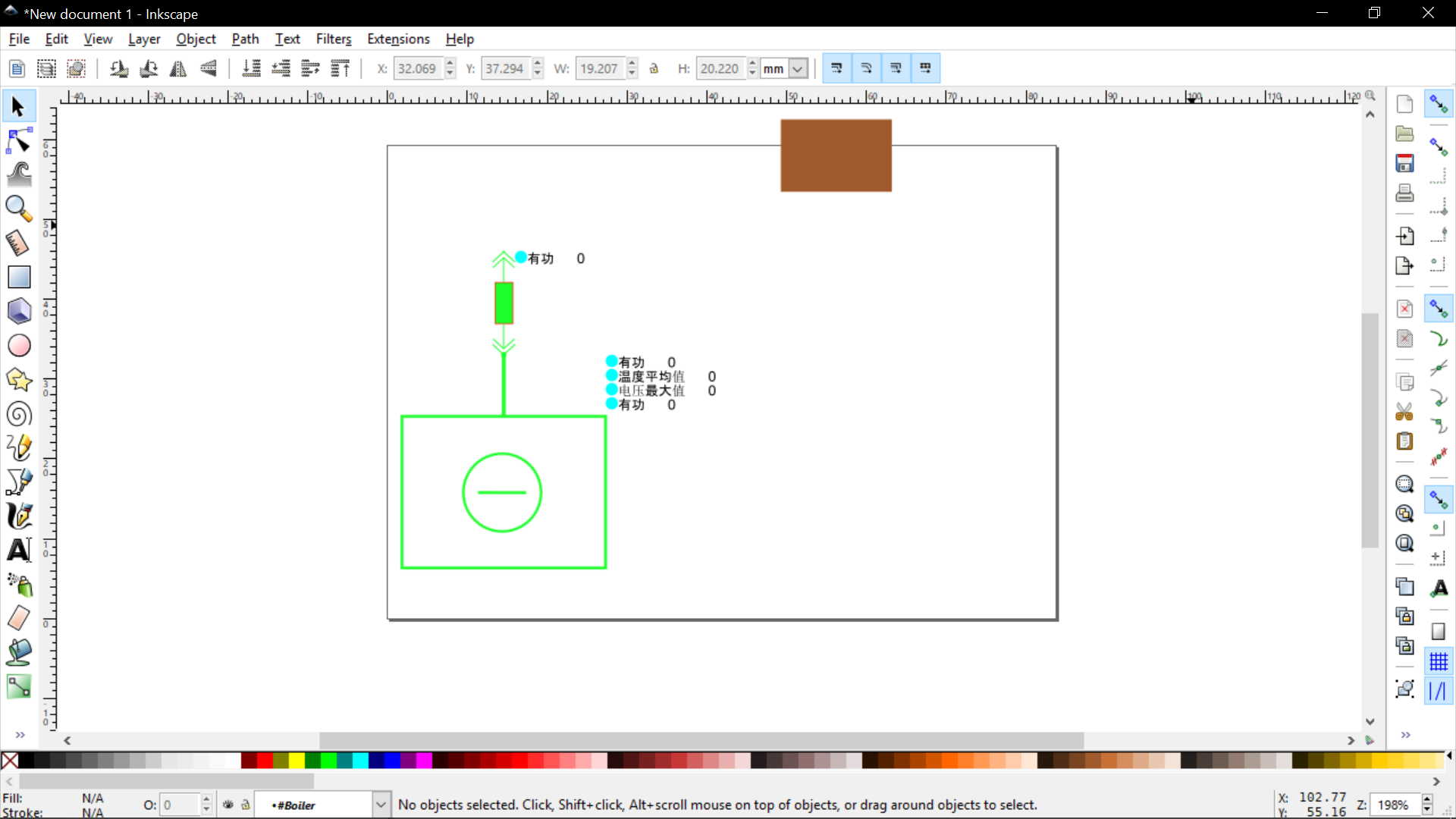

效果显示如下：

图纸入库

!!! attention "注意" 由于本功能会将你在本地对图纸做出的修改同步至服务器中，因此本功能只能是登陆状态下才可使用。

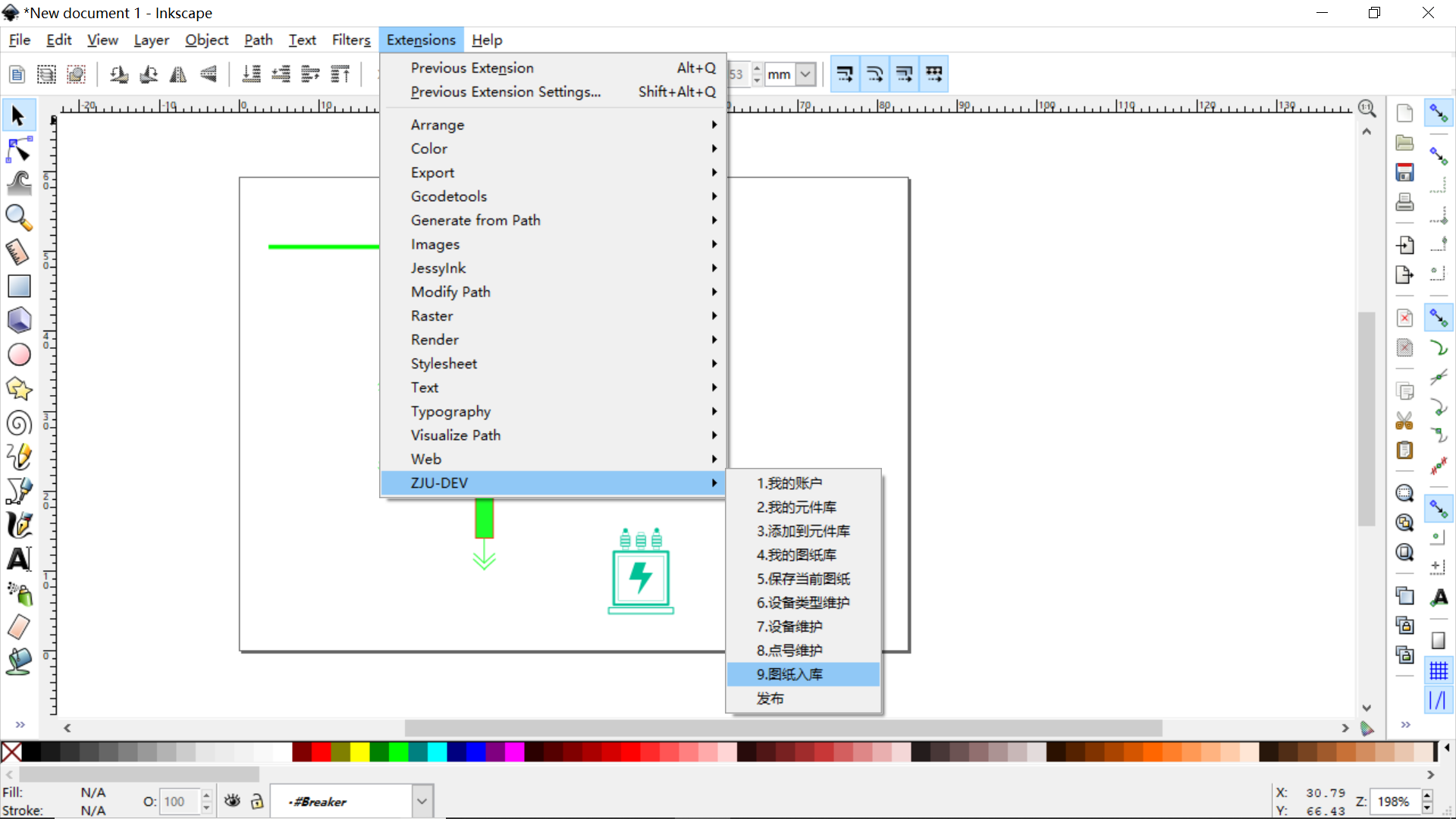

完成并保存当前图纸后，就可以进行图纸入库了。

图纸入库过程中会进行拓扑分析来分析每个端子的连接情况，进行拓扑分析后，对图纸中未被连接的端子， 会在端子外圈以红色圆圈标记出来。

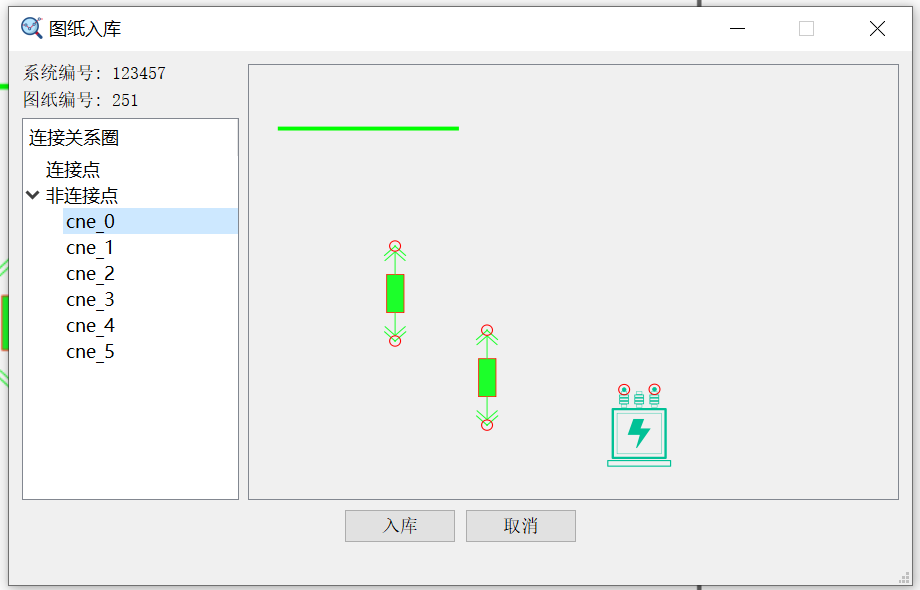

如下图所示：
