综合能源系统虚拟使用平台使用教程
步骤一
-

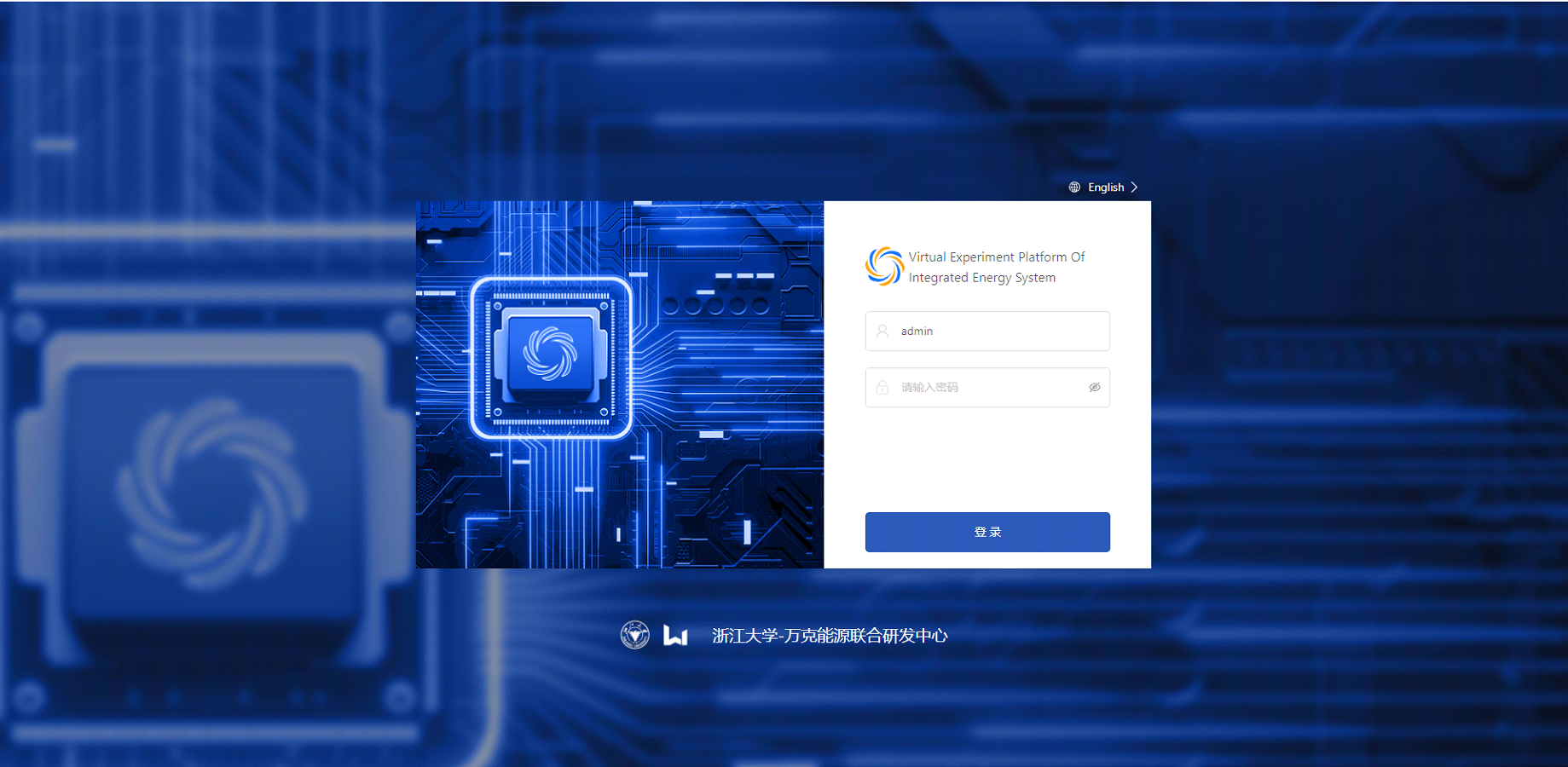

登录网站，输入用户名：admin，密码：123456。
步骤二
-

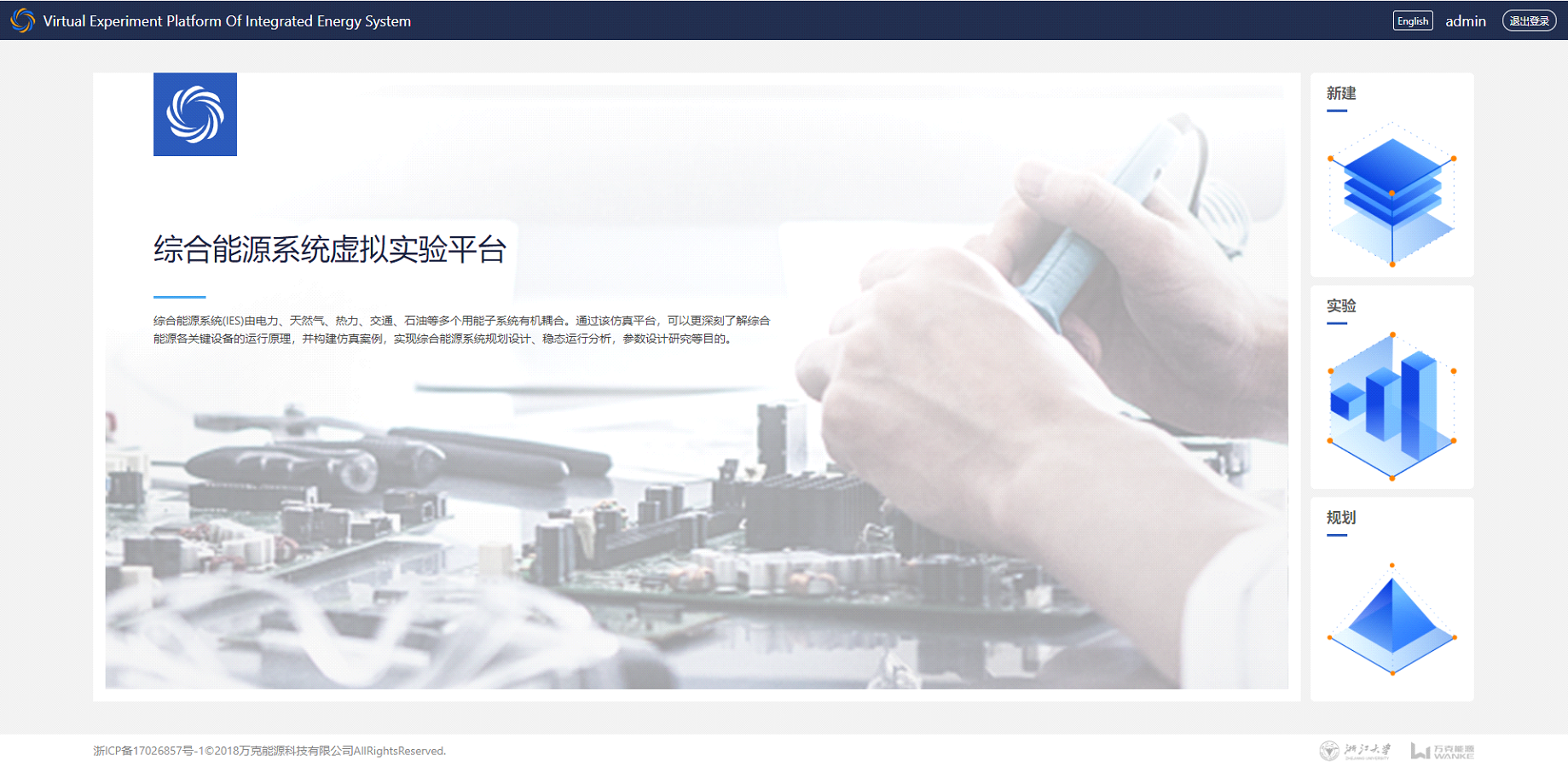

若是需要对综合能源系统进行规划，点击规划功能；若是学生进行实验，点击实验功能，其他需求点击新建功能即可。
步骤三
-

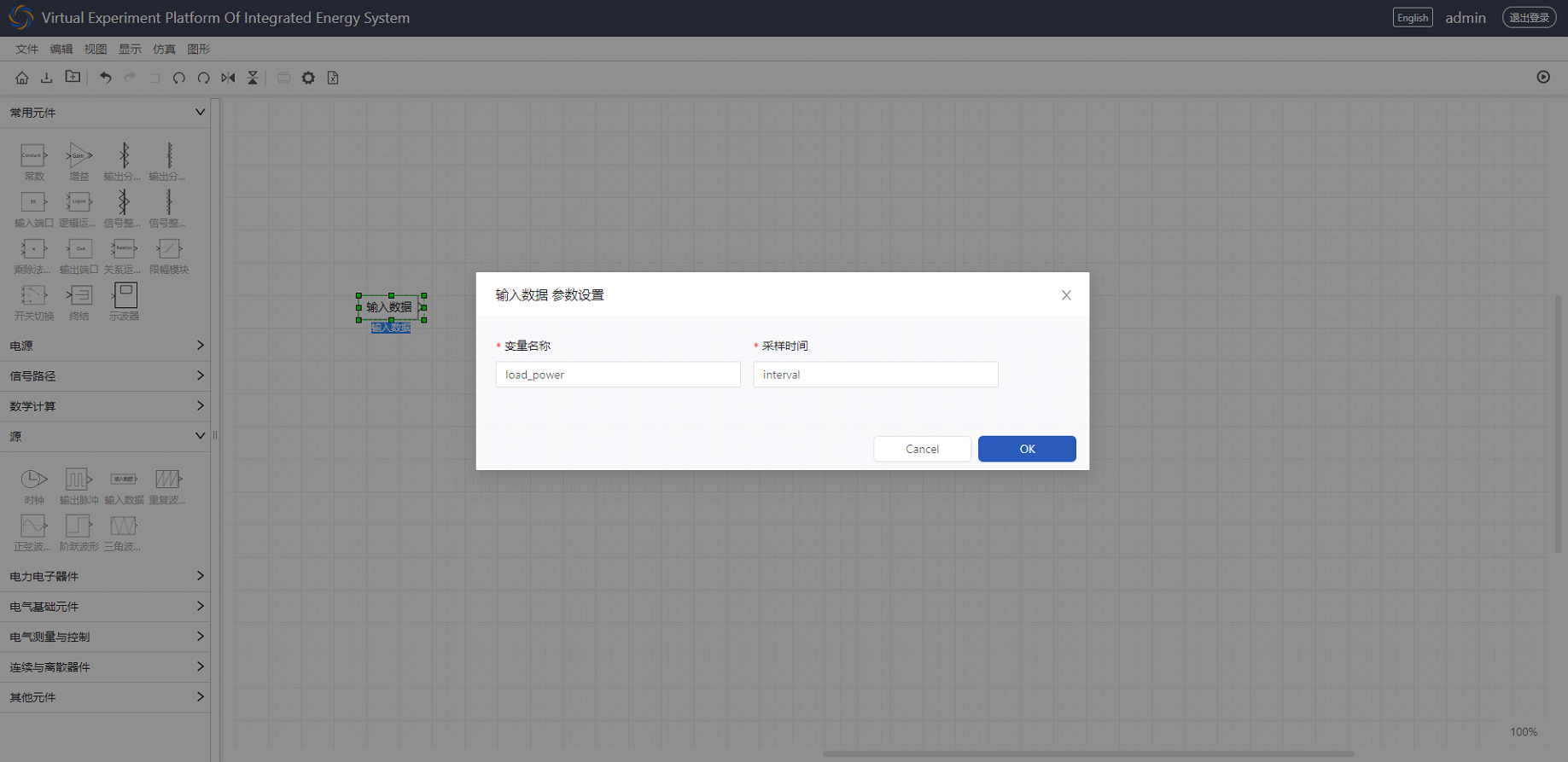

(下面以规划功能为例进行说明) 点击左侧元件库，可以拖动元件，绘制模型。每个元件均可以对参数进行设置。
-

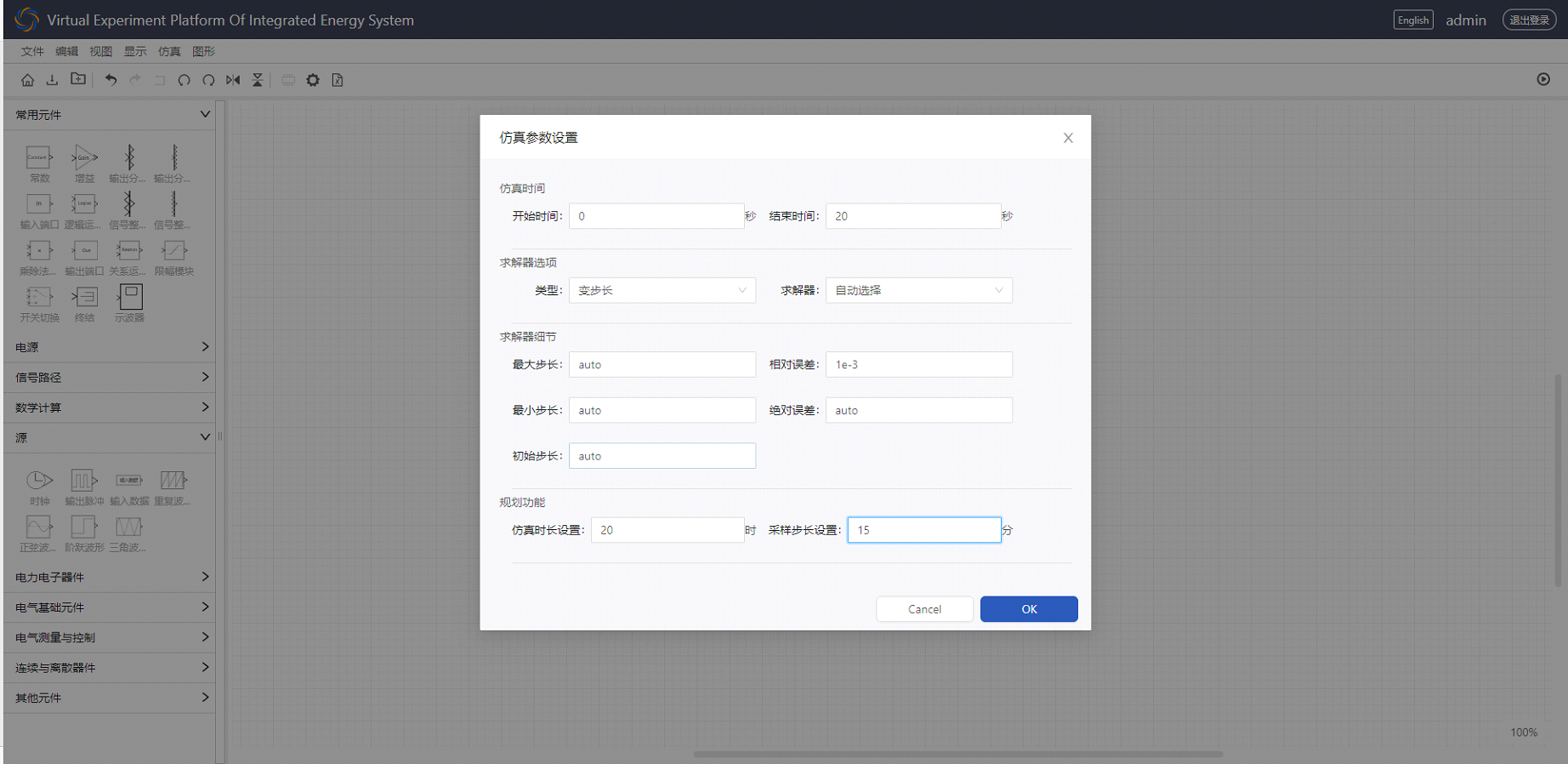

在模型绘制完成后，点击网页上方"仿真参数设置"按钮，对全局参数进行设置。注意，在规划功能中，仿真结束时间必须与仿真时长设置相同，例如下图中均为20。
-

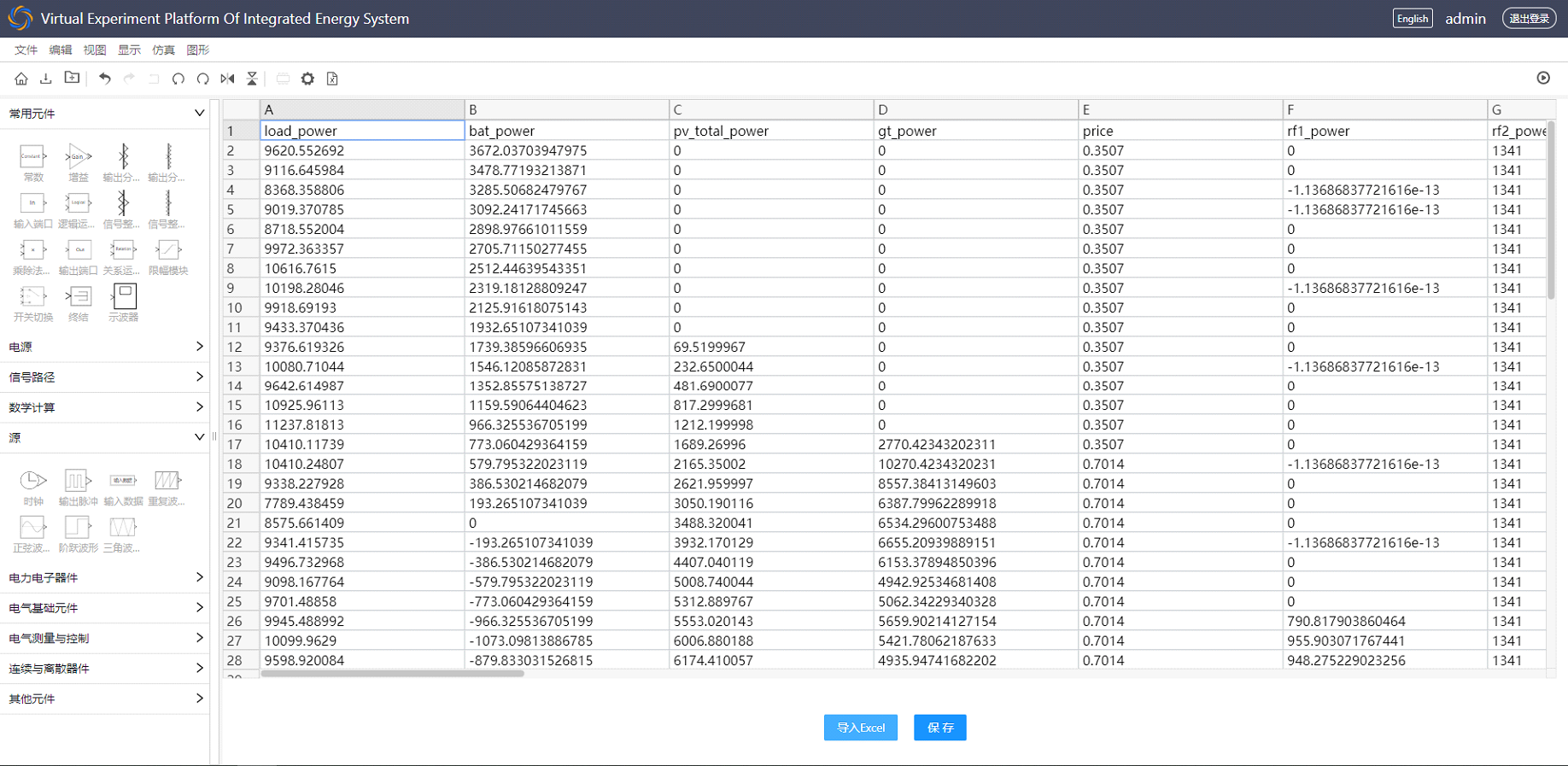

在参数设置完成后，点击上方"Excel"按钮，导入数据。注意，每一列数据第一行为该列数据名称，需要与模型中"输入数据"元件的名称一一对应。且每一列数据数量需要等于"仿真时长"*60/"采样步长设置"。例如下图中，第一列数据名称"load_power"即与第三步中变量名称相同，且该列数据数量为80个。
-
点击保存，点击右上角运行，系统即开始进行计算。
-

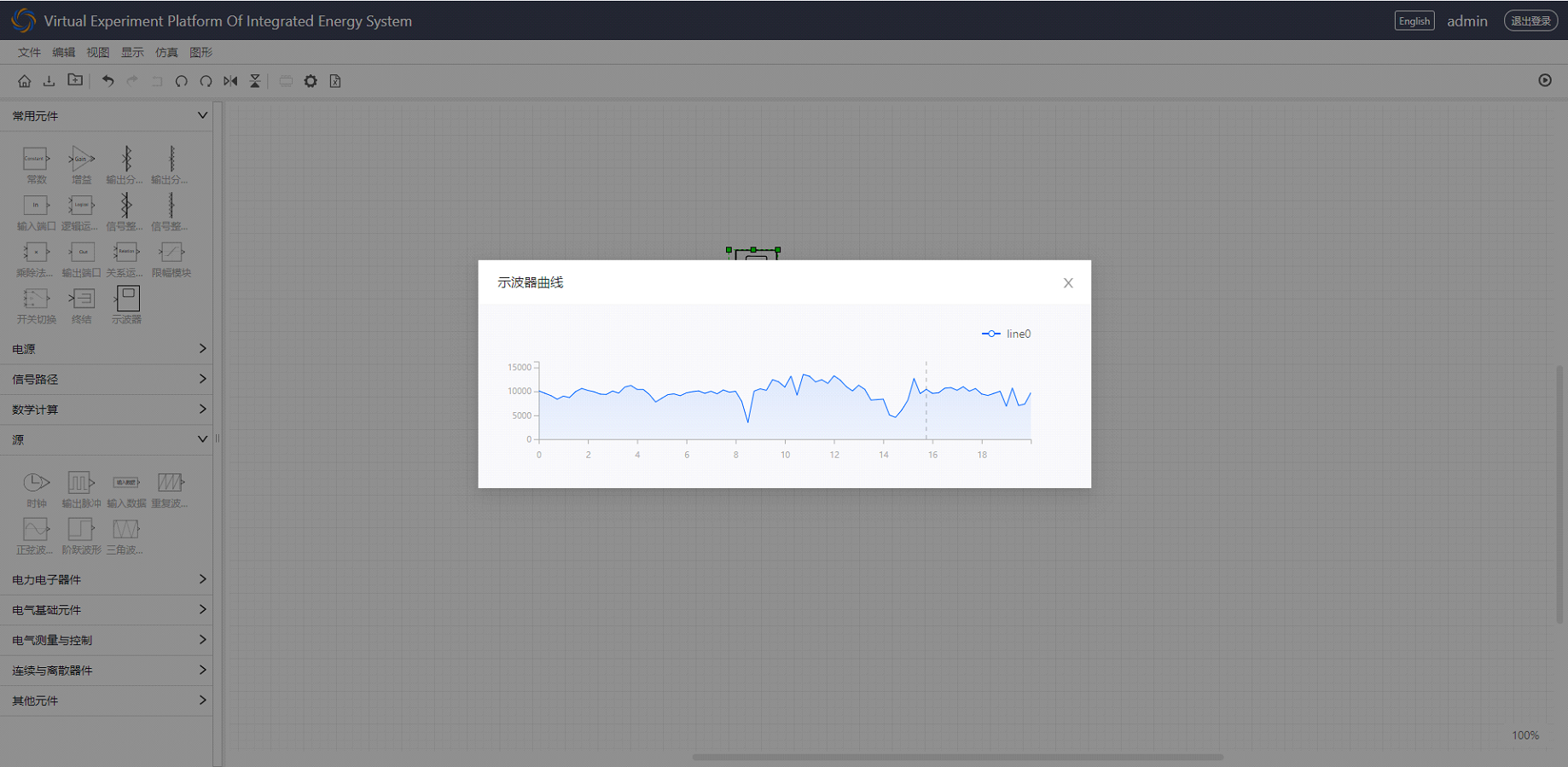

双击图形中示波器，既可以看到所需数据的波形。
